Vozík mostového jeřábu

1. Představení produktu:



Vozík mostového jeřábu QX je mostový jeřáb s dvojitým nosníkem a otočným elektromagnetickým závěsným nosníkem. Vozík mostového jeřábu QX s dvojitým nosníkem je specializovaný jeřáb pro zvedání a přemisťování ocelových výrobků, ocelových plechů a ocelových trubek. Tento jeřáb se skládá z nosníku, pojezdových mechanismů, zvedacího vozíku, elektrických částí a elektromagnetického rozmetadla. Elektromagnetická sací síla tohoto mostového jeřábu může trvat 10 minut po vypnutí. A tvar elektromagnetického rozmetadla by mohl být přizpůsoben na základě tvaru materiálů, které mají být zvednuty.



Existují 2 typy elektromagnetického rozmetadla: elektromagnetické sklíčidlo a elektromagnetický paprsek. A elektromagnetický paprsek může být také 2 druhy: nerotující paprsek (svislý nebo rovnoběžný s hlavním nosníkem) a rotační paprsek (horní paprsek nebo závěsný paprsek).



Technologie elektromagnetického sklíčidla:Jeřáb s elektromagnetickým paprskem využívá technologii elektromagnetického sklíčidla, která dokáže rychle a stabilně absorbovat zboží. Elektromagnetické sklíčidlo může současně dosáhnout přesného polohování a stabilního zavěšení zboží pomocí magnetického ovládání.



Efektivní a pohodlné:Vozík mostového jeřábu QX lze ovládat na dálku a jeho obsluha nevyžaduje profesionální obsluhu. Na výrobní lince může použití elektromagnetických paprskových jeřábů zlepšit efektivitu výroby a zkrátit výrobní cyklus.



Vysoká bezpečnost:Ve srovnání s tradičními jeřáby jsou elektromagnetické nosníkové jeřáby bezpečnější. Může zabránit bezpečnostním nehodám způsobeným problémy, jako je přetržení ocelového lana a odpadávání ocelové kuličky. Elektromagnetický nosníkový jeřáb má zároveň také funkce odolné proti výbuchu, prachu a další a lze jej bezpečně používat v různých drsných prostředích.



Široký rozsah použití:Vozík mostového jeřábu QX je vhodný pro různé příležitosti, jako je ocel, strojírenství, neželezné kovy, logistika a další průmyslová odvětví. Může pojmout různé tvary a hmotnosti nákladu a lze jej přizpůsobit podle potřeby.



Ekonomické a praktické:Přestože cena mostového jeřábového vozíku QX je vyšší než cena tradičního jeřábu, může výrazně snížit mzdové náklady a zlepšit efektivitu práce, takže má vyšší nákladovou výkonnost. Současně je údržba a údržba elektromagnetických paprskových závěsných jeřábů relativně jednoduchá a pohodlná.



2. Parametry:

Zvedací hmotnost (t)			7.5+7.5			10+10		16+16		20+20			Přizpůsobené
Rozpětí (m)			10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5
Max. Výška zdvihu (m)			16			12		16		12			Přizpůsobené
Rychlost (m/min)	Zvedací zařízení	A6	12.5			13.5		13.6		11.8			Přizpůsobené
		A7	15.4			15.9		15.3		15.22			Přizpůsobené
	Cestování kraba		Přizpůsobené
	Cestování trolejbusem	A6	115.6	116.8	112.5	112.5	101.4	113	102.5	102.4	102.9	86.8	86.6	Přizpůsobené

3. Komponenta:



Vozík mostového jeřábu Double Girder QX se skládá hlavně z krabicového mostního rámu, zvedacího vozíku (s elektromagnetickým závěsným nosníkem), ovládacího mechanismu vozíku, kabiny řidiče a elektrického ovládacího systému a je vybaven magnetickým systémem pro přerušení napájení ochranný systém.



Zvedací mechanismus většinou přijímá uspořádání jednoho motoru, dvojitého reduktoru a dvojitého bubnu ve formě dvojitých zvedacích bodů. Uspořádání závěsného nosníku je rozděleno do dvou typů: kolmé k hlavnímu nosníku nebo rovnoběžné s hlavním nosníkem. Zbytek formuláře je stejný jako u QD jeřábu.



Kovová konstrukce zahrnuje mostový rám, rám vozíku a velín. Rám mostu se skládá ze dvou hlavních nosníků, dvou koncových nosníků a dalších součástí, jako jsou pochozí plošiny a zábradlí. Je přijata skříňová konstrukce a hlavní nosník nese váhu a vnější zatížení vozíku a má dostatečnou pevnost a tuhost. Jedná se o masivní deskovou trámovou konstrukci s horní a spodní krycí deskou a dvěma svislými stojinami tvořící uzavřenou krabicovou sekci.



Hlavní nosník a koncový nosník jsou pevně spojeny, aby byla zajištěna tuhost a stabilita rámu mostu. Střední části koncových nosníků jsou spojeny šrouby a lze je pro snadnou přepravu rozdělit na 2-3 sekce. Dvojkolí vozíku je instalováno pod koncovým nosníkem, který nese zatížení ve všech vertikálních směrech mostového jeřábového vozíku QX.



Rám vozíku je rám, který nese a instaluje různé součásti zvedacího mechanismu a mechanismu pojezdu vozíku a je také konstrukčním prvkem, který nese a přenáší všechna zvedací zatížení.



Pevná závěsná trámová konstrukce. Dělí se na dva typy: závěsný trám je rovnoběžný s hlavním trámem a závěsný trám je kolmý k hlavnímu trámu. Je-li závěsný nosník rovnoběžný s hlavním nosníkem, jsou osy dvou bubnů také rovnoběžné s hlavním nosníkem a tvoří vozík s malým rozchodem a velkým rozvorem; Pokud je závěsný nosník kolmý k hlavnímu nosníku, jsou osy dvou bubnů také kolmé k hlavnímu nosníku a tvoří vozík s velkým rozchodem a malým rozvorem.



Horní část závěsného nosníku je zavěšena na dvou hácích zvedacího mechanismu prostřednictvím dvou čepových hřídelí a závěsný nosník lze plynule zvedat a spouštět zvedáním a spouštěním háků. Elektromagnet je zavěšen na čepovém hřídeli závěsného nosníku přes řetěz, aby absorboval a zvedal těžké předměty. Pod nosníkem může být několik zvedacích bodů, aby vyhovovaly potřebám různých závěsných předmětů. Excentrické zatížení není větší než 0,5 metru.



4. Použitelné prostředí:

Mostový jeřábový vozík Double Girder QX používaný k přepravě oceli, železných bloků, železného šrotu, ocelového šrotu, železných pilin a dalších materiálů a ke zvedání dlouhých profilů, tyčí, plechů, ocelového šrotu, svitků atd.

5. Díly podléhající opotřebení:

Obecně lze říci, že díly, na které se nevztahuje záruční doba, jsou díly podléhající opotřebení. Díly podléhající opotřebení mostového jeřábového vozíku QX jsou téměř stejné, jako jsou: zvedací ocelová lana, elektrické spínače (kromě frekvenčních měničů), dráty a kabely, vodiče atd. Lanové zařízení (pouze elektrický kladkostroj).



6. Jak pracovat?

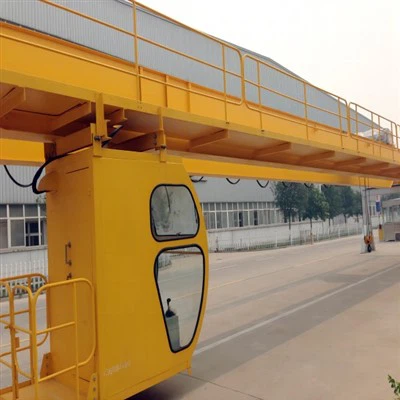

Řídicí místnost je zavěšena pod platformou na straně převodovky a kabina řidiče má dva typy: otevřený typ a uzavřený typ.(Prosím klikněte sem a dozvíte se více)



7. Vozík mostového jeřábu QX Hlavní rysy:



1, Tento druh mostového jeřábu je upevněn jedním ks závěsného nosníku rotačního typu, který lze podle požadavku otočit do jiného úhlu ke směru hlavního nosníku.



2, Magnetická deska jiného typu pod závěsným nosníkem pro manipulaci s ocelovým ingotem, předvalkem, výztuží a tak dále.



3, tři zvedací body na závěsném nosníku rotačního typu, aby bylo zajištěno stabilní zvedání a otáčení.



4, Dvě sady zvedacího mechanismu, aby bylo zvedání a cestování velmi stabilní.



5, Šestičinný směr s jedním rotačním systémem na závěsném nosníku, abyste získali širší zvedací a pracovní plochu.



6, Pracovní povinnost od A6 do A7.



7, měkký start, 3-5 provozní rychlosti, velmi stabilní při zvedání a chodu.



8. Často kladené otázky

(1) Máte inženýrskou zámořskou instalační službu?

Ano; my máme;



(2) Jaké druhy produktů máte?

Mostový jeřáb; Portálový jeřáb, kladkostroj; atd.



(3) Mohli bychom koupit náhradní díly v místním prostředí, jakmile budou bez práce?

Naší hlavní značkou elektrických dílů jsou některé velmi běžné značky; je velmi snadné koupit celý svět. Pokud se však vyskytnou nějaké potíže, můžeme vám poslat expresní zásilku, jako je DHL, UPS, FEDEX, Aramex atd.



......(Prosím klikněte sem a dozvíte se více)
